Comment régler son masque de soudure automatique ?







Peu importe vos compétences ou votre niveau de savoir-faire en matière de soudure, vous n’êtes pas sans savoir que la protection est l’une des choses les plus importantes. Les mains et les yeux sont les meilleurs amis du soudeur, travailler sans gants ou sans cagoule de protection serait donc une grossière erreur.





Bien régler sa cagoule de protection peut s’avérer être une tâche laborieuse lors de vos premières utilisations. Nous vous proposons de vous aider en trois points :



  1. Qu’est-ce qu’une cagoule de protection ?
  2. Les différentes technologies
  3. Les différents paramétrages



Qu’est-ce qu’une cagoule de protection



Dans sa composition la plus simple, un masque de protection de soudeur se présente sous la forme d’une coque rigide en plastique ou en polyester muni d’un verre à teinte fixe et d’un écran de protection. Dans sa composition la plus poussée, une cagoule de soudure est équipée de serre tête adaptatif, de cellules de teinte automatique ainsi que de différents réglages de sensibilité et de rapidité de teinte.

Si la qualité est importante, il faut retenir qu’une cagoule a pour but de protéger les yeux ainsi que le vissage d’un soudeur lors de la création d’arcs électriques, mais aussi de protéger les contours de la tête et les cheveux des projections de soudure.





Les différentes technologies



Il existe deux technologies différentes concernant le système de teinte des masques.

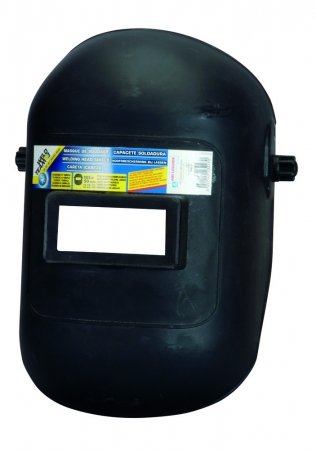

Les masques traditionnels, comme leur nom l’indique sont relativement rudimentaires et ne peuvent être équipés que de verre à teinte fixe (au choix de 2 à 15). Le changement de teinte s'avère nécessaire en cas de modification du procédé et/ou de l'intensité de soudure.

Devant ce verre teinté se trouve une vitre de protection soit en plastique (CR39 ou polycarbonate) soit en verre (PROCLEAR), afin d’empêcher que des gratons (projections de métal chaud) viennent détériorer le verre teinté. Si vous utilisez ce type de masque, il vous faudra changer manuellement de verre teinté afin de vous adapter selon le matériau et l'épaisseur à souder.







Les masques opto-électroniques à cristaux liquides quand à eux, sont beaucoup plus sophistiqués. Les masques équipés de cette technologie contiennent des cristaux liquides, un circuit imprimé mais également un ou plusieurs capteurs, deux écrans plastique (un à l'intérieur pour protéger les yeux et un à l'extérieur pour protéger les cellules) ainsi qu’un polarisant plastique à teinte variable appelé écran LCD.



Leur fonctionnement est simple : à l’apparition d’un arc électrique des capteurs situés sur la face avant de la cagoule envoient une impulsion électronique aux cristaux liquides afin que ceux-ci se teintent à l’apparition de l’intensité lumineuse de l’arc électrique formé. A première vue on pourrait croire que cette opération prend du temps, mais en réalité tout cela se passe en seulement quelques millisecondes. C'est cette rapidité de réaction qui détermine en partie le prix et la qualité du masque, puisque l'on est mieux protégé avec une vitesse de teinte plus rapide (0.2ms maximum est recommandé pour un soudure régulier).



Avant chaque soudure il est impératif de régler la teinte de votre masque afin d'avoir une protection oculaire adaptée à votre soudure. Si votre masque est mal réglé, vous risquez alors de vous brûler la rétine et de perdre la vue ou du moins de l'endommager à long terme.









 Les différents paramétrages





En vous équipant d’une cagoule automatique, le fabricant vous donne la possibilité d’accéder à plusieurs paramètres, vous assurant alors un plus grand confort lors de vos soudures (toutes les cagoules ne sont pas équipées de tous ces réglages, vérifiez ce critère lors de votre achat) :



  • Delay (délai) : ce paramètre vous laisse choisir la rapidité à laquelle le retour à la teinte claire se fait lorsque votre soudure est terminée. Plus l’ampérage de votre soudure est fort et plus le retour doit se faire lentement.



  •  Welding/ grinding (soudage/ meulage) : cette fonction disponible sur certains masques vous permet de bloquer votre cagoule de protection en teinte claire afin d’effectuer vos travaux de meulage. ATTENTION : pensez à la désactiver lorsque vous recommencez à souder.



  • Shade (teinte) : il vous permet de régler la teinte de protection oculaire, allant généralement de 5 à 13. Il est important de connaître les différentes tranches de teinte afin de les adapter à votre soudure. De 2 à 4 nous parlerons de teinte claire et de 5 à 15 nous parlerons de teinte foncée ou sombre. A noter que les soudures à l’arc, à l’électrode enrobée ou encore, MIG, MAG ou TIG nécessitent des teintes foncées supérieures ou égales à 8. Les teintes inférieures servent à la soudure à la flamme ou en d'autres domaines avec des rayons UV faibles.

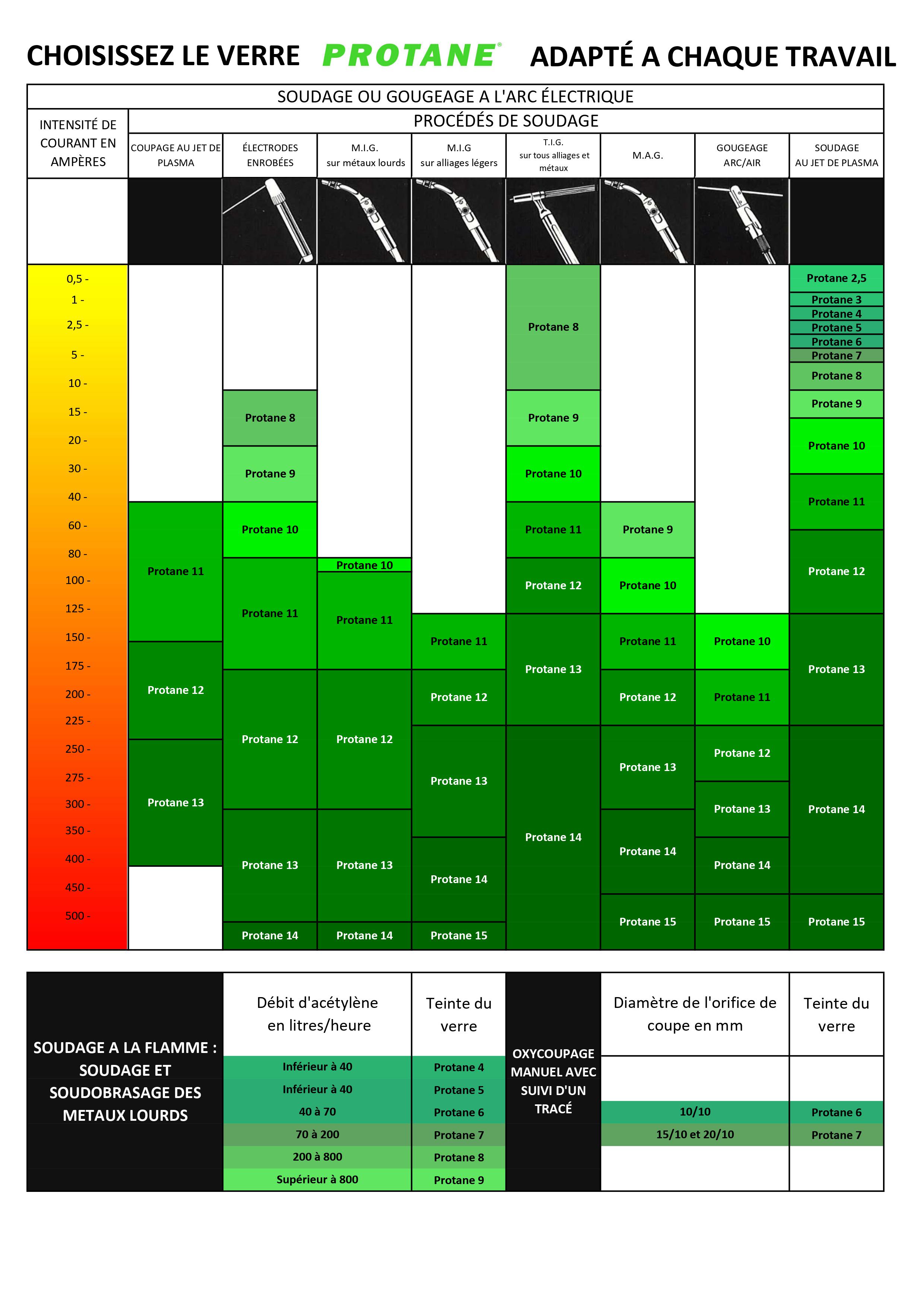

 Vous trouverez ci-dessous un tableau récapitulatif des différentes teintes de protection à utiliser en fonction du procédé et de l'intensité de votre soudue :


  • Sensitivity (sensibilité) : ce réglage quand à lui vous permet d’ajuster la sensibilité de détection des capteurs d'arc. Si vous trouvez que le masque ne détecte pas assez facilement la présence de l'arc électrique, vous pouvez l'augmentez. Si vous trouvez qu'il se teinte trop facilement, vous pouvez diminuer la sensibilité.





Notre article de blog touche à sa fin, merci pour votre lecture. Nous vous rappelons également que pour avoir de belles soudures il est important de se munir deposte à souder de qualité et d'accessoires.



N’hésitez pas à nous partager votre avis en commentaire ou à nous poser toutes vos questions.





Références concernées

Cagoule de soudure WELDTEAM 105x50 + verre teinte 11
15,90€ TTC
Réf. : W000075116
  Cagoule de soudure WELDTEAM 105x50 + verre teinte 11 Protection des yeux et du visage pendant la soudure à...
Masque à main 105x50 + verre teinte 11
8,70€ TTC
Réf. : W000075117
  Masque à main 105x50 + verre teinte 11 Protection des yeux et du visage pendant la soudure à l'arc. Normes...
Masque LCD électronique Teinte Fixe WELDTEAM
68€ TTC
Réf. : W000371210
  Masque LCD électronique Teinte Fixe WELDTEAM Protection des yeux et du visage pendant la soudure à...
Ecran de rechange polycarbonate non traité IR 5 pour masque Bionic...
18,60€ TTC 32,80
Réf. : 1011629
  Ecran de rechange polycarbonate non traité IR 5 pour Bionic Honeywell :  Utilisé dans le secteur d'activité...
Pas en stock
En savoir plus
Verre Protane 105x50mm teinte 11
1€ TTC
Réf. : VN105050112
  Verre de protection PROTANE® Dimensions 105x50mm Teinte 11   Protection contre les rayonnements dangereux...
Verre Protane 110x90mm teinte 9
1,70€ TTC
Réf. : VN110090092
  Verre de protection PROTANE® Dimensions 110x90mm Teinte 9   Protection contre les rayonnements dangereux (IR...
Verre incolore de soudure 105x50 mm
0,50€ TTC
Réf. : VN105050002
  Verre incolore épaisseur 2mm dimensions 105x50mm   Écran de garde MINERAL : protège le filtre des...
Verre incolore de soudure 110x90 mm
0,26€ TTC
Réf. : VN110090002
  Verre incolore dimensions 110x90mm epaisseur 2mm   Écran de garde MINERAL : protège le filtre des...
Masque de soudure ZEUS Indian automatique teinte 5/9 et 9 /13...

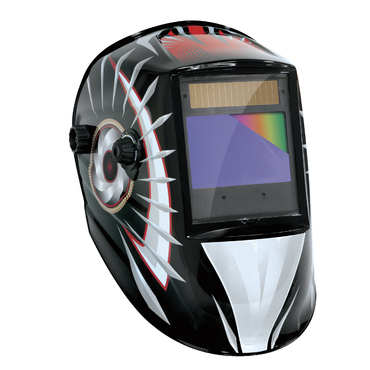

038332-masque-soudure-cagoule-protection-vissage-teinte-5-13-vitesse-de-teinte-012ms-gys-ecran-xl.jpg
