Comment bien choisir son mandrin?



 Il y a 3 types de mandrins : à clé, sans clé à serrage manuel et sans clé auto-serrant.

 Les différentes classes en fonction de l’utilisation :

- classe L : Light à bricolage

- classe M : Medium à qualité professionnelle

- classe H : Heavy à industrie lourde

- classe H+ : Heavy supérieure à haute précision





 COMMENT BIEN CHOISIR SON MANDRIN?



Afin de trouver rapidement le bon mandrin, il faut connaître :



- L’emmanchement

L’emmanchement est le trou sur lequel on fixe le mandrin à la perceuse. En général, on parle de cônes type B (DIN) ou J (Jacobs), ou d'enmmanchement taraudé type 1/2-20 ou 3/8-24.

Pour choisir le bon mandrin, il faut mesurer précisément le diamètre d'entrée de l'arbre de la perceuse (ou du tour) dans le mandrin :



Enmmanchement conique DIN(B-) ou Jacobs (J-) :

B10 = 10.094mm de diamètre ; B12 = 12.065mm; B16 = 15.733mm; B18Ct = 17.431mm; B18 = 17.78mm; B22 = 21.793mm; B24 = 23.824mm
J0 = 6.35mm; J1 = 9.754mm; J2Ct = 13.940mm; J2 = 14.199mm; J33 = 15.85mm; J6 = 17.17mm; J3 = 20.599mm; J4 = 28.55mm; J5 = 35.89mm



Enmmanchement taraudé :

5/16-24 UNF = 7.937mm; 3/8-24 UNF = 9.525mm; 1/2-20 UNF = 12.7mm; 5/8-16 UN = 15.875mm; 3/4-16 UNF = 19.5mm







- La capacité

La capacité, est l’ouverture des mors. En général, elle est de 10 ou de 13 mm.

En classe L : 8 - 10 - 13 mm (+ 16 mm uniquement en mandrin à clé)

En classe M : 8 - 10 - 13 mm (+ 16 mm uniquement en mandrin à clé et sans clé auto-serrant)

En classe H : 6.5 - 8 - 10 - 13 - 16 mm (+ 20 et 26 mm uniquement en mandrin à clé)





- Le type de perceuse : portative ou fixe





LES DIFFERENTS MANDRINS

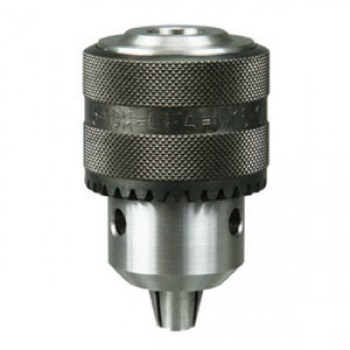

- Le mandrin à clé

C’est le plus simple à utiliser en terme de fonctionnalité.

Il se compose de 4 pièces : le corps, le jeu de mors, l’écrou et la chemise.

- En classe L : La chemise est en tôle et l’écrou en acier.

- En classe M : La chemise et l’écrou forment une seule pièce réalisée en acier décolleté.

- En classe H : On retrouve les caractéristiques de la classe M mais à un niveau de qualité supérieur. Le mandrin est poli et le bout des mors meulé.





LE MANDRIN SANS CLE A SERRAGE MANUEL

Il est utilisé sur les perceuses portatives et se décline en 2 types : classe L ou classe M.

Il est proposé avec chemise unique ou en double chemise.

La version avec chemise unique permet d’avoir une meilleure prise et plus de force au serrage.

Elle ne s’utilise que sur les perceuses avec blocage de broche.

- En classe L : La capacité est en 10 ou 13 mm. L’emmanchement est du type B12, 3/8-24, 1/2-20, 6 pans ou SDS. L’habillage est en plastique.

 Les mandrins sont proposés soit :

- sans système de verrouillage : risque de desserrage du foret en percussion..

- avec système de verrouillage : le foret ne peut plus se desserrer.

- En classe M : Le mandrin est proposé avec système de verrouillage et l’habillage est en tôle.

La capacité est en 13 uniquement et l’emmanchement en B12, 3/8-24 ou 1/2-20.

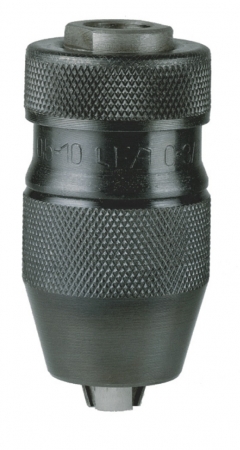

LE MANDRIN SANS CLE AUTO SERRANT

 Ce type de mandrin existe en classe M, H ou H+.

La capacité est en 6,5 - 8 - 10 - 13 - 16 mm et tous les emmanchements sont possibles.

 En revanche, ce mandrin ne permet pas la rotation à gauche. Il s’auto-serre lui même lors du perçage mais a tendance à se bloquer.





 PRECISION DU MANDRIN ET FAUX-ROND



 Le faux-rond, c’est une mesure en fin de chaîne qui permet de vérifier la précision de la pièce réalisée en mesurant le battement radial (façon dont saute le foret par rapport au mandrin).

Moins le faux-rond est important, plus la pièce est précise.

 Les normes sont :

- de 0.40 mm pour la classe L

- de 0.25 mm pour la classe M

- de 0.15 mm pour la classe H

- de 0.06 mm pour la classe H+





Un doute ? une question ? N'hésitez pas à contacter l'équipe OUTILAND au 0384663914 ou par email pour bien choisir votre mandrin et ainsi éviter de devoir renvoyer votre colis !
